CONFIGURANDO UNA RED VPN CON WINDOWS 7 ATRAVES DE INTERNET ADSL Y 3G

Retomando el tema de las VPN, esta vez mostrare como realizar una conexion VPN entre 2 PC, ambas con Windows 7 (funciona de igual modo en Windows XP, Vista y Windows 7) , usando la red internet ADSL o de manera alternativa la red 3G movil.

CONFIGURACION DEL SERVIDOR VPN EN WINDOWS 7 ULTIMATE EDITION

1. Primeramente debemos ingresar a:

• "CENTRO DE REDES Y RECURSOS COMPARTIDOS", en el panel izquierdo a
• "CAMBIAR CONFIGURACION DEL ADAPTADOR",

luego presionamos la tecla ALT,

• "MENU ARCHIVO",
• "NUEVA CONEXION ENTRANTE"

2. En la siguiente ventana debemos especificar los usuarios a los cuales se le va a  permitir el acceso a nuestra red VPN, es posible agregar usuarios de manera personalizada cliqueando en AGREGAR A ALGUIEN, ingresamos un nombre de usuario y contraseña cualquiera, para que se conecten.

3. Luego, tenemos la lista de protocolos de red a usar, en este caso marcamos PROTOCOLO DE INTERNET VERSION TCP/IP IPV4 y hacemos click en PROPIEDADES, para configurar algunos parametros que nos podrian ser utiles.

4. De esta ventana podemos elegir entre 2 opciones:

La primera opcion ASIGNAR AUTOMATICAMENTE DIRECCION IP USANDO DHCP, o la segunda ESPECIFICAR DIRECCIONES IP, yo opto por la segunda para tener un mejor control de los usuarios por IP.

Para poder conocer cuantos usuarios podrian conectarse como maximo debemos de realizar un pequeño calculo que tiene que ver con nuestro ancho de banda de la linea de Internet.

Por ejemplo si dispongo de 3 MB de Internet sería: 3072 Mbit = 384 KB/s  / 3 , tendriamos a 3 usuarios navegando a 128 KB/s. Asi que todo depende de la velocidad de nuestra linea.

Si elegimos la opcion de especificar direcciones IP sugiero colocar rangos de IP que esten dentro de nuestra red local, en este caso 192.168.1.x.

Como dato adicional el primer IP (192.168.1.220) sera el IP del Servidor, y el siguiente usuario en conectarse tomara la direccion 192.168.1.221 especificamente.

5. Como paso final estrictamente debemos abrir el puerto 1723 TCP en nuestro Router, redireccionado a nuestro IP privado local.

6. Con estos pasos ya tenemos configurado nuestro Servidor VPN Windows 7.

CONFIGURACION DEL CLIENTE VPN EN WINDOWS 7

1. Ingresamos a:

• "CENTRO DE REDES Y RECURSOS COMPARTIDOS", luego a
• "CONFIGURAR UNA NUEVA CONEXION O RED",
• "CONECTARSE A UN AREA DE TRABAJO",
• "CREAR UNA NUEVA CONEXION", y
• "USAR MI CONEXION A INTERNET (VPN)",

y debemos llenar los siguientes datos:

• Direccion de Internet: Aqui va el IP Publico de nuestro servidor VPN a donde nos conectaremos.
• Nombre de Destino: Cualquier nombre que nos haga referencia a esta conexion.

2. Enseguida debemos especificar el nombre de usuario y contraseña que hemos fijado anteriormente en el Servidor VPN para tener acceso.

3. Procedemos a Conectar.

4. Ya tenemos acceso a nuestro Cliente VPN.

PRUEBAS DE CONEXION

Se realizaron pruebas de conexion de Cliente-Servidor obteniendo los siguientes resultados:

...(pronto)...

CONFIGURACION VPN USANDO LA RED 3G (movistar)

1. Utilice precisamente un Modem USB Huawei E173 de Movistar con un plan de datos de 3GB.

Modem USB Huawei E17

2. Se procede a instalar los drivers correspondientes del dispositivo.

3. Personalmente no me gusta usar el software predeterminado del dispositivo llamado "ESCRITORIO MOVISTAR", asi que explico como se realiza una conexion manual para poder conectarnos a la red.

Para ello. ingresamos a

• "CENTRO DE REDES Y RECURSOS COMPARTIDOS", luego a
• "CONFIGURAR UNA NUEVA CONEXION O RED",
• "CONECTARSE A INTERNET",
• "CONFIGURAR UNA NUEVA CONEXION DE TODAS FORMAS", y
• "BANDA ANCHA (PPPOE)"

Llenar los siguientes datos:

• Numero de Telefono de marcado: Siempre *99#
• Nombre de usuario: Por operador Movistar es movistar@datos
• Contraseña: Por operador es movistar
• Nombre de conexion: Cualquier nombre que haga referencia a la conexion.

Informacion para conexion a red 3G con el modem USB

Luego, cliqueamos en CONECTAR, y nos muestra la siguiente imagen.

Prueba de conexion a la red

Cerramos la ventana.

Enseguida, en el lado derecho, en Redes, se puede observar que se realizo correctamente la conexion.

Como siguiente paso sera realizar un test de nuestra velocidad de acceso a Internet y ademas de los tiempos de respuesta (ping)

Para ello ingresamos al portar www.speedtest.net

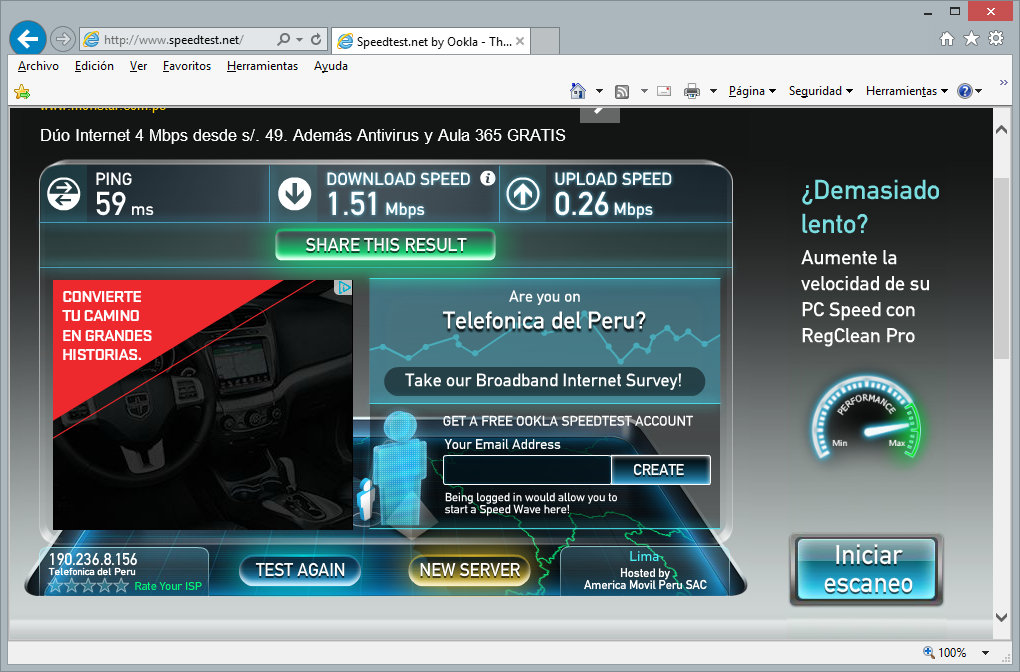

Como podemos observar en la imagen, tenemos una Velocidad de Descarga de 1,51 Mbps (188,75 KB/s), una Velocidad de Subida de 0,26 Mbps (32,5 KB/s) y como tiempo de respuesta de 59 milisegundos.

Estos valores son normales, yo mismo los comprobe en horas de la madrugada donde no existe congestionamiento de linea como sucede a horas punta.

Tenemos un valor de descarga que tenemos que tenerlo en cuenta ( 188,75 = 189 KiloBytes por Segundo)

Bien, ahora procedemos a crear una conexion VPN, que sera de la misma manera como lo mencionado en el apartado CONFIGURACION DEL CLIENTE VPN EN WINDOWS 7

PRUEBAS DE CONEXION

Se realizo unas pruebas de conectividad con el Servidor VPN, obteniendo los siguientes resultados:

1. Se realizo un ping al Servidor (192.168.1.220) y primera vista se observan perdidas de paquetes en tiempos aleatorios, lo cual no nos garantiza la estabilidad de la conexion con el servidor, sin embargo funciona.

2. A pesar de las perdidas, tenemos tiempos de respuesta demasiado altos, un promedio de 250 milisegundos, un valor relativamente alto.

3. De la misma manera se realizo la prueba desde el lado del Servidor al Cliente.

ping a 192.168.1.224

Notamos que persisten los paquetes perdidos.

4. Ademas se realizo una copia simple de archivos al Servidor, obteniendo las siguientes velocidades:

40 KB/s

Valor muy bajo.

...(pronto)...
