CONFIGURANDO TELEFONOS VOIP PARA LLAMADAS PUNTO A PUNTO (DIRECT IP CALLING) EN UNA RED IP

INTRODUCCION

Nuevamente tocando el tema del Voip, en esta ocasion explicare lo necesario para poder realizar llamadas directas punto a punto (IP a IP) o Direct IP Calling, dentro de la misma red usando telefonos IP de marcas Grandstream (GXP-280 concretamente), Cisco (SPA841), Linksys (ATA SPA3102) y Softphones X-lite y Eyebeam (PC) y otros para versiones en ANDROID,

ESQUEMA DE RED

El esquema de red es el siguiente:

EQUIPOS

-Grandstream GXP-280
-Cisco SPA-841
-Linksys SPA-3102
-Softphones eyeBeam 1.1 3004t stamp 16741 (PC Windows)
-Softphone Zoiper IAX SIP VoIP Softphone (ANDROID)

CONFIGURACION DE GRANDSTREAM GXP-280

Este telefono IP es sencillo de configurar, lo primero es ingresar al equipo con su direccion IP respectiva.
En este caso lo tengo configurado con 192.168.1.202

CONFIGURACION DE CISCO SPA841

Este telefono IP posee ciertas caracteristicas que resaltan sobre los demas que las explicare mas adelante, para configurarlo ingresamos con su IP respectiva, en mi caso lo tengo con 192.168.1.100, les proporciono la configuracion basica que utilice.

1. Ingresamos al equipo con el IP respectivo

2. Luego elegimos ADMIN LOGIN y ADVANCED, para habilitar todas las opciones.

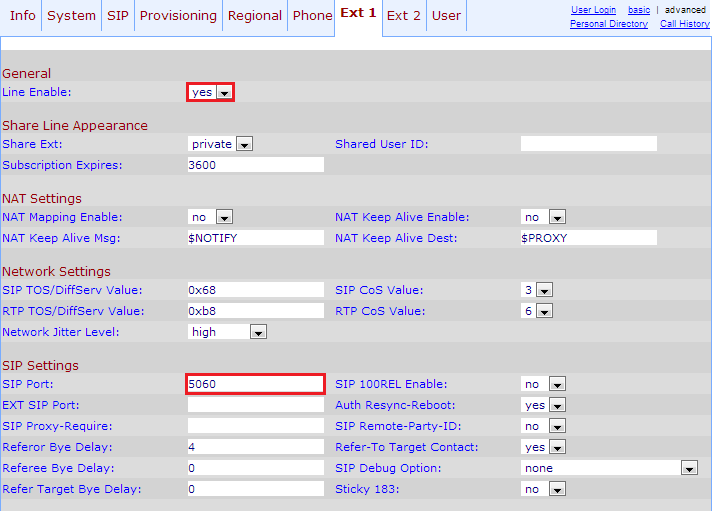

3. Ahora ingresamos al apartado EXT1, lo resaltado en rojo es lo mas critico y lo configuramos de la siguiente manera:

Line Enable: Yes (obviamente)
SIP PORT: 5060 (por default)

4. En la misma ventana,

Register: No (Ya que son llamadas punto a punto sin usar una PBX o Central VoIP de por medio, no requiere registrar nuestro usuario en ella)

Use Outbound Proxy: No (Igual que anterior)

Make Call Without Reg. No (Como indica, permite realizar llamadas sin registrarse en un servidor VoIP)

Ans Call Without Reg. No (Como indica, permite recibir llamadas sin registrarse en un servidor VoIP)

Display Name: 102 (Este valor es arbitrario, sera el numero identificador, elijan a su conveniencia)

Auth ID: 102 (El mismo numero igual que el anterior)

User ID: 102 (El mismo numero igual que el anterior)

Enable IP Dialling: Yes (Necesario para realizar y recibir llamadas)

5. Luego entramos al apartado USER, para configurar unas opciones de usuario.

Speed Dial es un modo rapido para llamar a numeros frecuentes, por ejemplo si tenemos otros usuarios configurados con numeros 100, 101 y 103, podemos llamarlos simplemente marcando el numero 2,3 y 4 respectivamente.

Para este caso he configurado en Speed Dial 2: 100@192.168.1.25, lo cual significa que marcando el numero 2 seguido de # se realiza la llamada directa al Telefono IP con direccion 192.168.1.25.

Caso similiar con los otros cuadros de texto Speed Dial 3 y 4.

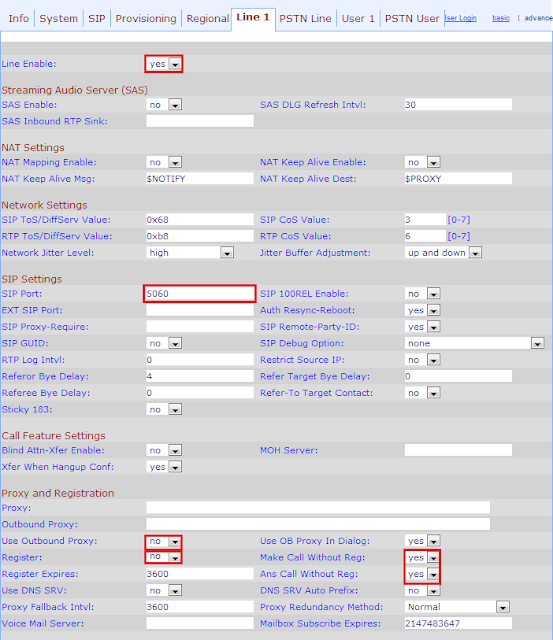

 CONFIGURACION DE LINKSYS SPA3102

Este equipo permite ademas de permitirnos conectar la linea telefonica para realizar llamadas tambien nos brinda la opcion de un telefono analogico en la toma PHONE, aqui detallo la configuracion basica que realice.

Antes que nada configurar el equipo usando la toma INTERNET (WAN), con un IP que este en el rango de una LAN, en este caso 192.168.1.99

Los pasos son similares al equipo Cisco SPA841.









Pruebas... proximamente
